Hurtigt overblik: Hvornår og hvorfor terminalrør på bånd?
Terminalrør på bånd er de samme små metalhylstre (ferruler), som du kender i løs form – bare leveret sammenhæftet på et bånd, så de kan fødes automatisk eller semi-automatisk i en maskine eller et specialværktøj. Du vælger bånd, når du skal lave mange ens afslutninger hurtigt og ensartet, ikke til den ene løse reparation på værkstedet.
Brugt rigtigt giver båndvare:
- Højere hastighed ved serieopgaver
- Mere ensartede crimps og mindre håndarbejde
- Bedre workflow i tavler, automationsskabe og seriemontage
Til gengæld kræver det normalt specielt værktøj, og der er ingen idé i at købe en rulle, hvis du kun laver få afslutninger om året.
Hvad er terminalrør på bånd helt konkret?

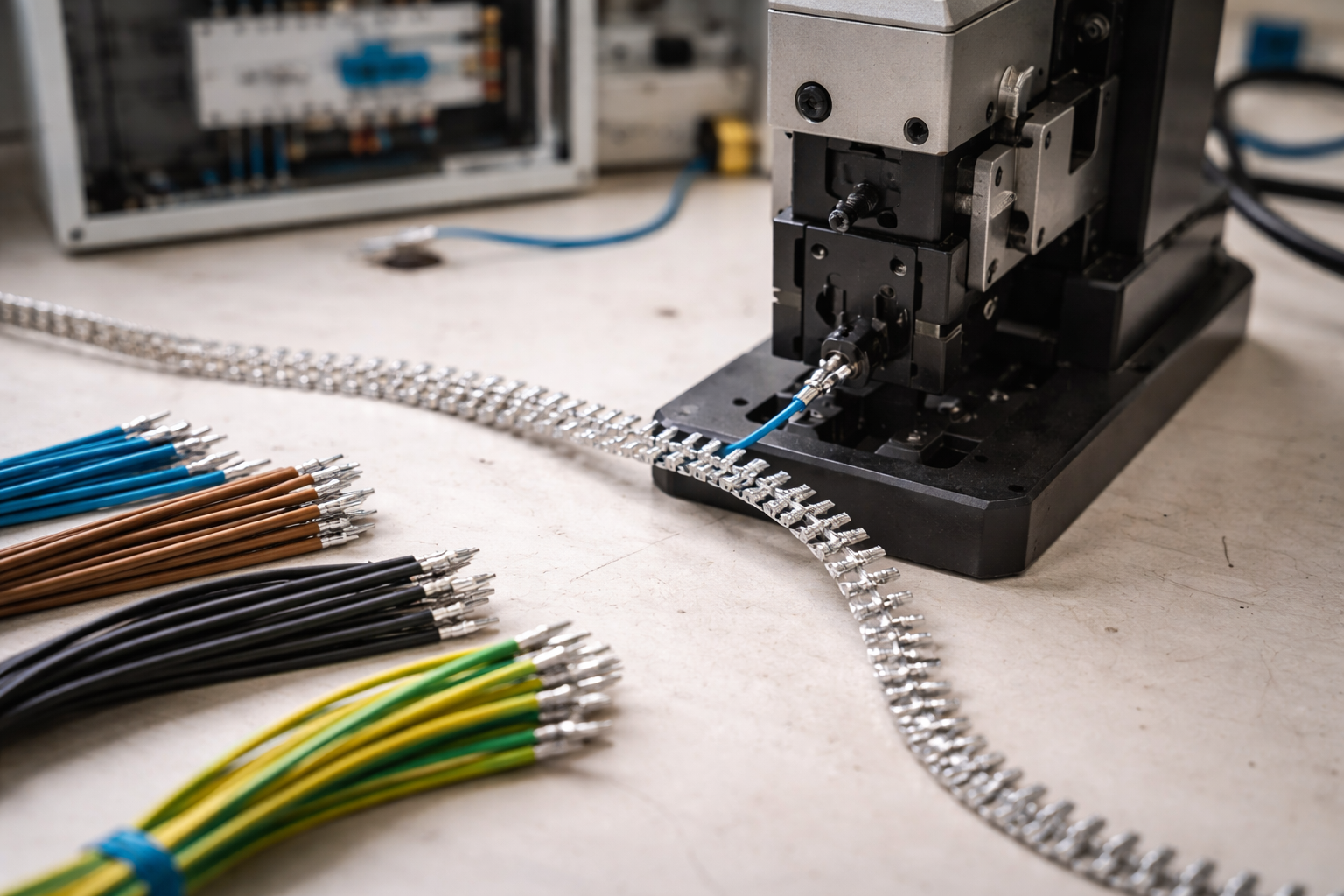

Terminalrør på bånd er terminalrør, der sidder i en sammenhængende strimmel eller et bånd, så de kan trækkes igennem en crimpemaskine eller en bånd-crimptang uden at du skal håndtere hvert enkelt rør med fingrene. Selve terminalrøret er det samme som i løs udgave – forskellen ligger kun i, hvordan de er pakket og håndteres i montage.
Typisk består båndet af en tynd metal- eller plastbro, der holder hver ferrule i korrekt afstand. Værktøjet trækker båndet frem, placerer næste ferrule i crimpposition, crimper – og klipper broen imellem over. Det er derfor du kan holde et højt tempo og samtidig få meget ens crimps.
Du møder især terminalrør på bånd i:
- Tavlebyg og automationsskabe
- Serieproduktion af maskiner og styrebokse
- Montagelinjer, hvor de samme ledninger laves igen og igen
Til almindeligt hobbybrug eller små reparationer er det omvendt ofte mere praktisk med løse terminalrør eller terminalrør på strimmel til hånd-crimptænger.
Hvornår giver terminalrør på bånd mening – og hvornår gør de ikke?
Du bruger terminalrør på bånd, når du har mange ens afslutninger, gerne i samme størrelse ledning, og du har (eller investerer i) værktøj, der kan udnytte båndet. Ved små, blandede opgaver er det sjældent besværet værd – der er løse terminalrør eller strimmelvare både billigere og mere fleksibelt.
En enkel beslutningslogik kan se sådan her ud:
| Situation | Anbefaling | Hvorfor |
|---|---|---|
| Enkelt reparation eller få ledninger | Løse terminalrør | Billigt, fleksibelt, kræver kun almindelig crimptang |
| Mindre serier, men stadig håndarbejde | Terminalrør på strimmel | Hurtigere håndtering med håndværktøj, men uden maskine |
| Mange ens afslutninger dagligt | Terminalrør på bånd | Høj hastighed og ensartethed med semi- eller fuldautomatisk værktøj |
| Blandet produktion med mange forskellige størrelser | Kombination af løse og bånd/strimmel | Bånd til de mest brugte størrelser, løse til resten |
Arbejder du kun lejlighedsvis med el og kabler, skal du være meget sikker på, at du får brugt en hel rulle, før du går i båndretning. Er du derimod i gang med tavlebyg eller serieproduktion, er båndvare næsten altid det logiske næste skridt, fordi montagetid og ensartethed vejer tungere end selve prisen pr. ferrule.
Hvilken type terminalrør skal du vælge?
Til de fleste almindelige opgaver vælger du isolerede terminalrør, uisolerede i meget trange installationer og TWIN-terminalrør, når to ledere skal samles i én ferrule. Valget afhænger af klemmetype, pladsforhold, ledertype og hvor ryddelig og robust installationen skal være.
Grundtyper: isoleret, uisoleret og TWIN
| Type | Typisk brug | Fordele | Ulemper/typiske fejl |
|---|---|---|---|
| Isolerede terminalrør | Almindelige tilslutninger i klemrækker, tavler og udstyr | Lettere at håndtere, god aflastning af lederen, isoleringskraven guider ind i klemmen | Fylder lidt mere, kan være svære i meget små klemmer, kræver korrekt længde af afisolering |
| Uisolerede terminalrør | Hvor pladsen er meget trang, eller hvor der er ekstra isolering andre steder | Meget kompakte, passer i små klemhuse og special-terminaler | Større risiko for beskadigelse af isolation ved montage, kræver mere præcis håndtering |
| TWIN-terminalrør | Når to ledere skal ind i samme klemme, fx forsyning og videreføring | Sikrer, at begge ledere klemmes ensartet, ryddelig løsning i klemrækker | Kræver korrekt dimension (fx 2 x 1,5 mm²), og at begge ledere er samme størrelse og type |
TWIN-terminalrør findes typisk i områder som 2 x 0,5 til 2 x 16 mm². Det er oplagt, når du skal lave en pæn og sikker brokobling i en klemrække, i stedet for at klemme to løse, bløde ledere direkte i klemmen.
Båndvare, strimmelvare og løse terminalrør
Ud over selve typen skal du vælge, hvordan terminalrørene leveres:
- Løse terminalrør – til små mængder og blandede størrelser. Bruges med almindelig crimptang.
- Terminalrør på strimmel – til hurtig håndcrimp, hvor strimlen fødes i en speciel tang.
- Terminalrør på bånd – til automatiseret eller semi-automatisk montage, hvor værktøjet selv trækker næste ferrule frem.
Som tommelfingerregel: Jo mere gentaget dit arbejde er, jo større mening giver bånd og strimmel. Til gør det selv-opgaver og blandede montageopgaver vinder løse ferrules næsten altid på fleksibilitet.
Størrelsesguide til terminalrør og ledertværsnit
Terminalrørets størrelse skal passe til lederens tværsnit i mm². Er røret for stort, bliver crimpen løs og ustabil. Er det for lille, kan du beskadige lederens tråde, når du klemmer – og få en stiv, skrøbelig afslutning med dårlig elektrisk kontakt.
De mest almindelige størrelser i praksis ligger fra cirka 0,5 til 16 mm². Mindre og større varianter findes, men bruges mest i mere specialiserede installationer.
| Leder-tværsnit (vejledende) | Typisk brug | Hvad kan gå galt ved forkert størrelse? |
|---|---|---|
| 0,5 – 0,75 mm² | Signalkabler, små styrekabler | For stort ferrule: lederen kan vride sig eller slippe ved træk. For lille: tråde klippes af ved crimp. |
| 1,0 – 1,5 mm² | Let styring og mindre forsyning i tavler og udstyr | Forkert ferrule kan give dårlig kontakt og opvarmning ved belastning. |
| 2,5 mm² | Typisk forsyningskredse i lavspændingsstyringer | Overdimensioneret ferrule: klemmen klemmer mest på selve ferrulen og ikke kobberet. |
| 4 – 6 mm² | Større forsyninger, kraftigere DC-kredse | Underdimensioneret ferrule: du kan ikke få alle tråde med, og tværsnittet reduceres. |
| 10 – 16 mm² | Kraftige forsyningskabler, hovedtilslutninger i udstyr | Forkert kombination kan give markant øget kontaktmodstand og varmeudvikling. |
Producenter bruger ofte farvekoder til at vise størrelse, men farveskemaer kan variere. Stol derfor altid mest på mm² angivelsen frem for farven, og tjek at både ledning og ferrule er inden for samme område. Har du brug for at regne dig frem til korrekt lederstørrelse og belastning, er det en god idé at kombinere denne guide med viden om tværsnit og længde.
Sådan crimps du terminalrør korrekt
En god crimp starter med korrekt afisolering, fortsætter med fuld lederindføring i terminalrøret og slutter med en ensartet klemning, der holder mekanisk og giver lav elektrisk modstand. Til sidst laver du en hurtig visuel kontrol og en let trækprøve.
1. Vælg korrekt terminalrør og værktøj
- Sørg for, at ferrulens mm² svarer til lederens tværsnit.
- Brug en crimptang eller crimpemaskine, der er beregnet til netop den type terminalrør (isoleret/uisoleret, enkelt/TWIN, bånd/strimmel/løs).
- Undgå universaltænger, der bare “klemmer noget fladt” – de giver sjældent en ensartet og kontrolleret crimphøjde.
Hvis du er i tvivl om værktøj, kan du med fordel kigge i sortimentet af grundlæggende el-værktøj og vælge en tang, der er specificeret til ferrules.
2. Afisolér ledningen korrekt
- Afisolér så meget, at alle kobbertråde kan være inde i metalhylstret – men uden at de stikker ud af enden.
- Brug en ordentlig afisoleringstang, så du ikke skærer eller river tråde over.
- Bevar isolationen helt op til isoleringskraven (på isolerede ferrules), så overgangen bliver pæn og mekanisk stærk.
Hvis du vil nørde afisoleringsteknikken, er der en god gennemgang i guiden om afisolering uden uheld.
3. Før lederen helt ind i terminalrøret
- Samtlige tråde skal være inde i røret – ingen løse tråde udenfor.
- Du må hverken have bar leder, der stikker ud bagtil, eller kobber, der rager ud i enden.
- På TWIN-terminalrør skal begge ledere have samme afisolering og føres ind, så de mødes i røret.
Hold godt fast om isoleringen lige bag ferrulen, mens du arbejder, så lederen ikke kryber ud, når du sætter den i tangen.
4. Placer ferrulen korrekt i crimptangen
- Metalrøret skal ligge i selve crimpkæben, ikke isoleringskraven.
- På sekskant- eller firkant-crimptænger skal ferrulen helt ind til anslaget.
- Bruger du båndvare, sørger maskinen/tangen typisk selv for korrekt placering – men tjek første par crimps visuelt.
Forkert placering er en af de hyppigste årsager til skæve crimps, hvor kun en del af kobberet klemmes effektivt.
5. Crimp – helt til tangen slipper selv
- Klem tangen helt i bund, til klik-mekanismen frigiver håndtaget igen.
- Stopper du halvvejs, får du en under-crimp, hvor lederen kan løsne sig.
- I automatiske maskiner er slaglængden normalt fast, men du bør stadig tjekke, at resultatet ser ensartet ud.
I professionel produktion taler man om meget snævre tolerancer på crimphøjde (ned til brøkdele af en millimeter), fordi det direkte påvirker trækstyrke og kontaktmodstand. Som gør det selv-bruger skal du mest af alt sikre dig, at crimpen er ensartet og gentagelig.
6. Visuel kontrol og let trækprøve
Efter hver ny kombination af ledning + ferrule + tang bør du kontrollere resultatet:
- Se på crimpen: Den skal være jævn, midt på røret og uden revner i metallet.
- Se på lederen: Ingen tråde må stikke ud, og isoleringen må ikke være maset ind i crimpzonen.
- Giv et let træk: Hold om ferrulen og træk i ledningen. Den må ikke glide ud eller give sig mærkbart.
Ved kritiske forbindelser kan det være relevant at bruge et måleinstrument til at tjekke overgangsmodstand, men til almindelige opgaver er en grundig visuel kontrol og trækprøve normalt tilstrækkelig.
Sådan ser en god crimp ud
- Crimpen er centreret og ens på alle sider.
- Der er ingen synlige deformeringer af isoleringen bag ferrulen.
- Ferrulen sidder lige, ikke skævt i forhold til ledningen.
- Lederen kan ikke trækkes ud med håndkraft.
Omvendt skal du kassere crimpen, hvis du ser flækket metal, fladklemt isolering, synlige tråde eller en ferrule, der kan vippes på lederen.
Typiske fejl – og hvordan du undgår dem
De mest almindelige fejl ved terminalrør er forkert størrelse, for hård eller for løs crimp, dårlig afisolering og løse tråde. De afslører sig typisk ved, at lederen kan bevæge sig, forbindelsen varmer op under belastning, eller crimpen ser skæv og uens ud.
| Symptom | Sandsynlig årsag | Løsning |
|---|---|---|
| Lederen kan trækkes ud ved let træk | For stort ferrule, forkert tang eller crimp ikke gennemført helt | Vælg korrekt størrelse, brug passende værktøj og crimp til tangen slipper. |
| Enkelte tråde stikker ud af ferrulen | Dårlig afisolering eller lederen ikke ført helt ind | Afisolér med ordentligt værktøj og sørg for fuld indføring. |
| Isoleringen er mast ind i crimpzonen | Ferrulen placeret forkert i tangen | Placer metalrøret i crimpkæben, ikke isoleringskraven. |
| Crimpen er skæv eller flad på én side | Forkert kæbeform eller skæv placering i tang/maskine | Brug den rigtige kæbe til terminalrør og centrer ferrulen korrekt. |
| Forbindelsen bliver varm i drift | Forkert størrelse, beskadigede tråde eller dårlig kontaktflade | Gå et trin op i ledertværsnit, brug korrekt størrelse ferrule og gentag crimpen. |
Specielt ved båndvare kan der snige sig fejl ind, hvis værktøjet ikke er indstillet korrekt, eller hvis båndet ikke føres jævnt frem. Ser du en serie af crimps, der alle ser “forkerte” ud, er det et tegn på, at værktøj eller båndføring skal justeres – ikke bare den enkelte crimp.
Har du mistanke om, at en forbindelse har været varm eller ustabil (misfarvet isolering, lugt, udfald), bør du som udgangspunkt skifte terminalrør og eventuelt også ledning i stedet for at prøve at “klemme lidt mere”. Læs gerne mere om typiske fejl i forbindelser i afsnittene om fejl, slid og reparation.
Standarder og sikkerhed: Hvad betyder DIN og UL her?
Standarder som DIN 46228 og UL 486F fortæller, at terminalrøret og ofte også værktøjet er udviklet og testet efter faste krav til materialer, mål og crimpkvalitet. I praksis betyder det bedre kompatibilitet, mere forudsigelig kvalitet og en løsning, der er egnet til professionelt tavle- og installationsarbejde.
De vigtigste pejlemærker er:
- DIN 46228-1 – uisolerede terminalrør (grundlæggende mål og udførelse).
- DIN 46228-4 – isolerede terminalrør med isoleringskrave.
- UL 486F-A / UL 486F-E – nordamerikanske krav til ferrules og værktøj.
For dig som bruger betyder det især to ting:
- Du kan regne med, at terminalrør i samme DIN-størrelse passer til de samme ledertværsnit og klemtyper.
- Producenter kan dokumentere crimpkvalitet og trækstyrke, hvilket er vigtigt i tavler og seriemontage.
Hvis du arbejder med installationer, der skal dokumenteres, eller hvor myndigheder og kunder stiller krav, er det en god idé at vælge komponenter med klare mærkninger og certificeringer. Du kan læse mere om generelle mærkninger og standarder for kabler og tilbehør under mærkninger og standarder.
Hvornår skal en fagperson tage over?
Hvis terminalrør indgår i faste installationer, tavlearbejde eller andre driftskritiske forbindelser, bør en autoriseret el-installatør eller anden fagperson vurdere og udføre opgaven. Det gælder især, når fejl kan give varmeudvikling, driftsstop eller sikkerhedsrisiko.
Du kan som udgangspunkt godt arbejde med terminalrør på løse ledninger, stik og små projekter, så længe du:
- Holder dig fra faste installationer, du ikke må ændre på.
- Er sikker på dimensionering af kabler og belastning.
- Bruger korrekt værktøj og tester forbindelserne fornuftigt.
Er du i tvivl om, hvor grænsen går, er det en god idé at tjekke de generelle retningslinjer for hvad du selv må lave og sikkerhed og el-regler – eller simpelthen ringe til en elektriker og få en vurdering. Det er sjældent her, man skal spare.
Opsummering: Sådan vælger og bruger du terminalrør på bånd klogt
Terminalrør på bånd er en produktionsform, ikke en ny type ferrule. De giver mening, når du har volumen nok til, at automatisk eller semi-automatisk crimpning sparer tid og giver en mere ensartet kvalitet – typisk i tavler, automationsskabe og serieproduktion.
Nøglerne til gode forbindelser er:
- Korrekt valg af type (isoleret, uisoleret, TWIN) og størrelse i forhold til ledertværsnit.
- Et værktøj, der er designet til netop dine terminalrør, især ved båndvare.
- Ren afisolering, fuld lederindføring, korrekt placeret crimp og en konsekvent trækprøve.
- At du stopper op og får en fagperson ind over, når opgaven bevæger sig over i faste installationer eller driftskritiske anlæg.
Holder du dig til de principper, får du terminalafslutninger, der både ser professionelle ud og holder i længden.
