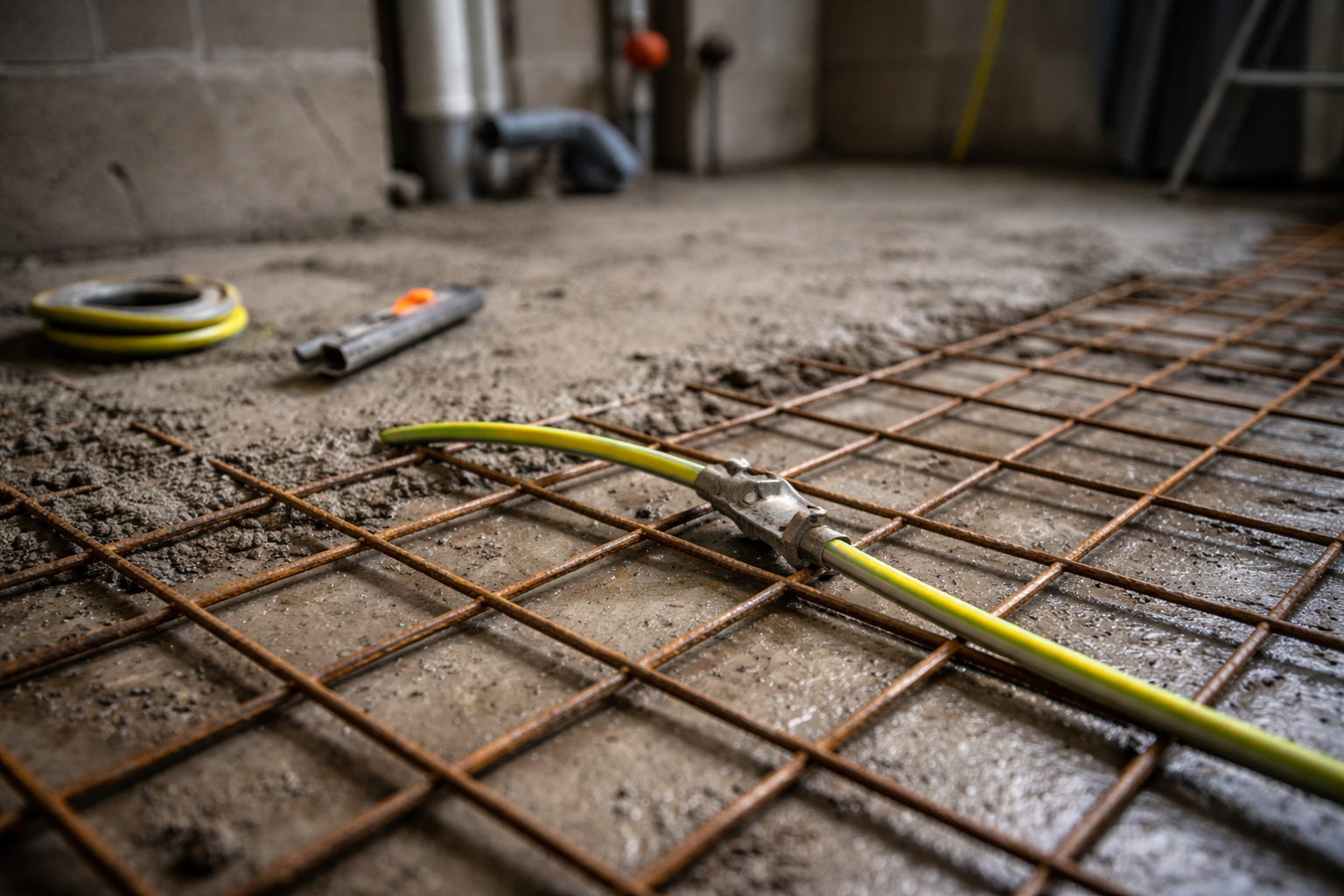

Kort svar: Hvornår giver jording af rionet mening?
Jording og potentialudligning af armering (rionet) giver især mening, når armeringen er en del af en betonkonstruktion, der kan få elektrisk betydning: fundament, terrændæk, kælder, badeværelse eller andre steder med elinstallationer og fugt.
Grundreglen i installationsreglerne er, at metal-armering i betonkonstruktioner skal potentialudlignes, når der kan opstå farlige spændingsforskelle mellem armeringen og andre ledende dele. Det gælder især i særlige områder som badeværelser (vådrum), hvor kravene er skærpede.
I praksis betyder det, at jording/potentialudligning af rionet næsten altid bør tænkes ind ved nybyggeri, tilbygninger, nye terrændæk og støbte badeværelsesgulve, hvor der skal være elinstallationer. Du må selv lægge rionet og forberede fundamentet, men selve jordforbindelsen, dimensionering af ledere og tilslutning til hovedjordklemme er autoriseret el-arbejde.
Armering, jording og potentialudligning – hvad er hvad?
En stor del af forvirringen opstår, fordi tre forskellige ting blandes sammen: byggedelen (armering), beskyttelsen mod fejlstrøm (jording) og udligningen mellem metaldele (potentialudligning). Lad os skille dem ad.
Armering / rionet
Armering eller rionet er ganske enkelt stål i betonen, der gør konstruktionen stærkere. Det er en byggedel, ikke en el-installation i sig selv.
Men fordi armering er ledende metal, kan den blive en del af et elektrisk kredsløb, hvis der opstår en fejl i en elinstallation i nærheden. Derfor er der regler for, hvornår den skal indgå i potentialudligning og fundamentsjord.
Jording (fundamentsjord)
Jording er forbindelsen mellem elinstallationens jordleder og jorden, så fejlstrømme kan ledes sikkert væk, og beskyttelsesudstyr (f.eks. fejlstrømsrelæ) kan koble ud.
En fundamentsjord er en jordelektrode, som er støbt ind i husets fundament eller terrændæk – typisk via armeringen. Her bruges armeringen som en stor, effektiv kontaktflade til jorden.
Fundamentsjord er beskrevet i standarden DS/HD 60364-5-54, som handler om jordingssystemer og beskyttelsesledere. Den konkrete løsning skal altid projekteres og kontrolleres af en autoriseret el-installatør.
Potentialudligning
Potentialudligning handler ikke om at lede fejlstrøm ud i jorden, men om at forbinde metaldele sammen, så de har samme elektriske potentiale. Så får du ikke stød, hvis du rører to forskellige metaldele samtidig.
Der er to hovedtyper:
- Hovedpotentialudligning: Forbinder større metaldele i bygningen (vandinstallation, varme, armering/fundament osv.) til hovedjordklemmen.
- Supplerende potentialudligning: Ekstra udligning lokalt i særlige områder, f.eks. badeværelser, hvis sikkerhedskravene ikke kan opfyldes alene med hovedudligning og fejlstrømsbeskyttelse.
Reglerne for potentialudligning i vådrum findes blandt andet i DS/HD 60364-7-701. På vores oversigt over sikkerhed og el-regler kan du læse mere om, hvordan reglerne typisk bruges i boliger.
Hvornår er jording/potentialudligning af armering et krav?
Der er ikke én enkelt paragraf, der siger “du skal altid jorde rionet”, men installationsreglerne er ret klare på principperne.
Metal-armering i betonkonstruktioner
Metal-armering i betonkonstruktioner, der kan få betydning for personsikkerheden, skal indgå i potentialudligningen, når der kan opstå farlige spændingsforskelle til andre ledende dele.
Typiske eksempler:
- Armering i terrændæk, hvor der ligger elinstallationer i eller på gulvet
- Armering i vægge/gulve, hvor der er rør, metaldele eller el-udstyr i nærheden
- Fundamentet til en bygning med almindelige elinstallationer
Særlige områder: badeværelser og andre vådrum
Badeværelser er et særligt kapitel. Her er kroppen dårligere isoleret (våd hud, bare fødder), og derfor er reglerne skærpede.
I vådrumsstandarden DS/HD 60364-7-701 er kravet, at der skal være sikker beskyttelse mod elektrisk stød. Det opnås typisk med:
- Fejlstrømsafbryder (RCD) på alle relevante kredse
- Korrekt udført hovedpotentialudligning og eventuelt supplerende potentialudligning
Hvis der er armering i badeværelsesgulvet, der kan få elektrisk betydning (f.eks. ved rørgennemføringer, gulvvarmekabler eller andre metaldele), skal den med ind i potentialudligningen. Supplerende potentialudligning kan f.eks. forbinde:
- Rionet i gulvet
- Metalafløb / gulvafløb
- Vand- og varmerør
Overordnet tommelfingerregel
Hvis armeringen kan blive berørbar via rør, beslag, revner, gennemføringer eller fastgjorte metaldele, og hvis der er eller kommer elinstallationer i nærheden, så skal en autoriseret el-installatør vurdere, hvordan armeringen skal potentialudlignes og eventuelt bruges som fundamentsjord.
Hvornår giver det mening, selv om det ikke føles som et direkte krav?
Der er mange situationer, hvor det ikke nødvendigvis står sort på hvidt, at “her SKAL du jorde rionettet”, men hvor det stadig er en rigtig god idé.
Nybyggeri og tilbygninger
I nybyg og større tilbygninger er der næsten altid armering i fundament og terrændæk. Her er det standard god praksis at etablere fundamentsjord via armeringen.
Fordele:
- Du får en meget effektiv jordforbindelse, der holder lige så længe som bygningen
- Det er billigt at forberede, når der alligevel skal støbes
- Det gør senere el-arbejde nemmere og mere sikkert
Kældre og terrændæk
Kældre og terrændæk er ofte fugtige miljøer, hvor du kan have:
- Vaskemaskine, tørretumbler, fryser
- Vandinstallationer og afløb
- Evt. gulvvarme og elinstallationer
Her er en god fundamentsjord og korrekt potentialudligning en stor sikkerhedsgevinst. Hvis du alligevel skal lægge nyt terrændæk eller støbe nyt kældergulv, bør du næsten altid drøfte fundamentsjord og armeringens rolle med elektrikeren.
Badeværelser og andre vådrum
Også ved renovering af badeværelser, hvor der støbes nyt gulv med rionet, giver det rigtig god mening at tænke armeringen ind i potentialudligningen, også selv om der måske ikke står et direkte krav i din konkrete situation.
Især hvis du:
- Har/el-planlægger el-gulvvarme
- Har metal-afløb og mange rørgennemføringer
- Har installationer, som senere skal udbygges
Udendørs strøm og installationer
Hvis der skal være meget udendørs strøm, f.eks. til have, terrasse, spa, varmepumpe eller carport, er en ordentlig fundamentsjord i huset et godt udgangspunkt. Den gør det nemmere at lave sikre løsninger, når du senere trækker kabler ud.
Vil du vide mere om udendørs el og fugt, kan du kigge på vores guides om fugt, vand og udendørs brug.
Hvad må du selv – og hvad kræver autoriseret el-arbejde?
Her er skillelinjen vigtig. Jording og potentialudligning er ikke hobby-elektronik. Noget må du godt selv, men de kritiske dele er altid autorisationskrævende.
Det må du typisk selv
Som gør-det-selv-bygger må du normalt selv:
- Lægge og binde rionet som en del af den almindelige betonopgave
- Forberede udsparinger og rørgennemføringer i fundament/terrændæk
- Montere jordingspladen mekanisk i forskalling eller ved fundamentkant, hvis elektrikeren har anvist placering og metode
- Føre et tomrør til fremtidig jordleder, hvis elektrikeren har vist, hvor og hvordan
Det er stadig en god idé at få konkrete anvisninger fra din elektriker, før du gør det, så du ikke forbereder noget, der alligevel ikke kan bruges.
Det er autoriseret el-arbejde
Følgende dele kræver en autoriseret el-installatør:
- Dimensionering og valg af ledertværsnit til jord- og potentialudligningsledere (f.eks. om det skal være 6 mm², 10 mm² osv.)
- Valg af jordingsprincip (fundamentsjord, jordspyd osv.) og tilslutning til installationen
- Forbindelse mellem armering/rionet og jordingspunkt
- Etablering af hovedpotentialudligning og eventuel supplerende potentialudligning
- Tilslutning til hovedjordklemme og tavle
- Lovpligtige målinger og dokumentation efter installationen
Du kan læse mere om grænsen mellem gør-det-selv og autorisationskrævende arbejde i vores guide om hvad du selv må lave.
Hvorfor denne skarpe grænse?
Grunden er enkel: Hvis jording og potentialudligning udføres forkert, kan du ende med en løsning, der ser rigtig ud på billederne, men er farlig i praksis. F.eks. hvis ledertværsnittet er for lille, eller forbindelsen til rionettet ikke er mekanisk og elektrisk stabil i hele husets levetid.
Sådan foregår det i praksis før støbning
Lad os tage et typisk forløb, hvor du skal have støbt nyt terrændæk eller fundament, og armeringen skal kunne indgå i fundamentsjord og potentialudligning.
1. Planlægning med elektrikeren
Før nogen begynder at binde jern, skal du have en plan og aftale med elektrikeren:
- Skal der etableres fundamentsjord?
- Skal armeringen indgå i hovedpotentialudligningen?
- Hvor skal jordingspunktet placeres (jordingsplade / tilslutningsklemme)?
Her aftales også materialer, tværsnit og forbindelse til den kommende el-tavle.
2. Forberedelse af armeringen
Når rionettet lægges, er fokus normalt på bæreevne og sprækkontrol. Men i forhold til jording/potentialudligning er der et par ekstra ting:
- Armeringen skal være elektrisk sammenhængende – der hvor jordingsforbindelsen tilsluttes, skal den have god kontakt til det øvrige net
- Eventuelle langsgående armeringsjern skal være forbundet til rionettet
- Der skal være tilstrækkeligt dæklag beton omkring armeringen, så den ikke ruster væk omkring tilslutningspunktet
Selve elektriske klemmer eller svejsede forbindelser til armeringen planlægges af elektrikeren. Bindetråd kan bruges til at holde ting på plads, men er ikke dimensioneret som beskyttelsesleder.
3. Placering af jordingspunkt
Jordingspunktet er der, hvor elinstallationen senere får fat i fundamentet/armeringen.
Typisk løsning:
- En jordings- eller udligningsplade (f.eks. de plader der typisk koster omkring 300 kr. inkl. moms pr. stk. hos leverandører som Wattoo/Desitek – blot som pejlemærke)
- Pladen monteres ved fundamentets yderside eller i et tilgængeligt område i kælder/teknikrum
- Fra pladen går der en leder til armeringen og senere til hovedjordklemmen
Det er vigtigt, at pladen placeres, så den kan findes og tilgås senere. Det skal også beskrives i dokumentationen.
4. Kontrol og dokumentation før støbning
Inden der støbes, bør elektrikeren:
- Kontrollere, at forbindelsen mellem armering og jordingspunkt er korrekt udført
- Notere placeringer og tage billeder til dokumentation
Som bygherre kan du med fordel selv tage ekstra billeder og notere, hvor i huset jordingspunktet sidder. Når først betonen er hærdet, er det for sent at rette fejl.
5. Støbning og efterfølgende målinger
Når betonen er hærdet, og resten af installationen er på plads, skal elektrikeren lave de nødvendige målinger for at sikre, at jordforbindelse og potentialudligning virker som tiltænkt. Det kan kræve særligt måleudstyr, og resultaterne skal gemmes sammen med installationsdokumentationen.
Særlige situationer: badeværelse, kælder og terrændæk
Nogle typer rum og konstruktioner går igen, når vi taler om jording af rionet. Lad os se på de vigtigste scenarier.
Støbt badeværelsesgulv med rionet
Scenarie: Du renoverer badeværelset, får nyt støbt gulv med rionet og måske el-gulvvarme. Her bør du og elektrikeren overveje:
- Skal rionettet indgå i supplerende potentialudligning?
- Er der metalafløb og rørgennemføringer, der skal med?
- Hvordan sikres det, at forbindelsen kan dokumenteres senere?
Ofte vil elektrikeren vælge at forbinde rionettet til den supplerende potentialudligning sammen med rør og eventuelle metaldele, så alle berørbare metaldele har samme potentiale.
Kældergulv med installationer
Scenarie: Du får lagt nyt kældergulv med armering. Her er det typisk relevant at:
- Tænke armeringen ind i fundamentsjord, hvis det ikke allerede findes
- Sikre potentialudligning mellem armering og rør, hvis kælderen rummer teknik og elapparater
Kældre er ofte udsat for fugt, hvilket kan øge risikoen ved fejlstrømme. En god jordforbindelse kombineret med fejlstrømsrelæer (læs mere i vores sektion om jord og fejlstrømsrelæ) er en vigtig del af sikkerheden.
Terrændæk i stueplan
Scenarie: Du river et gammelt trægulv op og lægger nyt terrændæk med rionet. Her er det ofte oplagt at:
- Udnytte rionettet til fundamentsjord/potentialudligning, hvis det passer med husets øvrige løsning
- Forberede, at fremtidige installationer (f.eks. ekstra stikkontakter, varmepumpe, udendørs strøm) kan få glæde af en god jordforbindelse
Typiske fejl og misforståelser
Der er nogle klassiske fejl, som går igen, når folk forsøger at “klare det selv” omkring jording af rionet. Her er de vigtigste at undgå.
“Bindetråd er da også metal, så det virker vel?”
Bindetråd bruges til at holde armeringen samlet. Den er ikke dimensioneret som beskyttelsesleder, og den kan ruste væk længe før resten af rionettet.
Derfor er det en fejl at regne bindetråd som den eneste elektriske forbindelse mellem jordleder og armering. Forbindelsen skal udføres med rigtige klemmer eller fast samling, der er egnet til formålet.
“Vi forbinder bare lidt her og der – det er fint”
Løse eller tilfældige forbindelser (f.eks. en stump ledning viklet om et jern) er ikke en ordentlig løsning. Beskyttelsesledere skal have:
- Korrekt tværsnit (ofte 6 mm² eller større, afhængigt af systemet)
- Korrekt isolering og mekanisk beskyttelse
- Sikker klemme- eller skrueforbindelse, som kan holde hele bygningens levetid
Hvis du vil nørde mere i tværsnit og dimensionering, kan du kigge i vores sektion om tværsnit og længde – men husk: selve dimensioneringen i installationen er elektrikerarbejde.
Forveksling af hoved- og supplerende potentialudligning
En anden fejl er at tro, at supplerende potentialudligning i f.eks. badeværelset kan erstatte hovedpotentialudligningen i hele huset. Det kan den ikke.
Hovedpotentialudligningen er grundskelettet, der forbinder større metaldele (vand, varme, fundament osv.) til jord. Supplerende udligning er et ekstra sikkerhedslag i særlige rum, ikke en erstatning.
For lille ledertværsnit
Nogle forsøger at spare ved at bruge for tynde ledere (f.eks. 2,5 mm²) til noget, der burde være 6 mm² eller mere. Det kan betyde, at lederen ikke kan klare en fejlstrøm uden at tage skade, og beskyttelsen virker ikke som tiltænkt.
Her er der ingen nemme “regn selv”-løsninger. Lad elektrikeren bestemme tværsnit ud fra installationsreglerne.
Hvad skal du dokumentere?
Alt det spændende sker, før der støbes. Når først betonen er tør, er jording og potentialudligning bogstaveligt talt støbt inde. Derfor er dokumentation vigtig.
Det, du med fordel kan gemme
- Billeder før støbning som viser:
- Rionet og armeringens placering
- Tilslutningspunkt mellem armering og jordingsplade/klemme
- Jordingspladens placering i forhold til vægge/døre
- Skitse eller plantegning med mål, der viser hvor jordingspunktet sidder
- Installatørens dokumentation (målerapporter, attest, beskrivelse af løsningen)
Hvorfor er det vigtigt?
Dokumentation er ikke bare “papirarbejde”. Det er:
- Et bevis for, at arbejdet er udført forsvarligt og efter reglerne
- En hjælp, hvis der senere skal ændres i installationen
- Noe der kan være nyttigt ved hussalg og forsikring
På vores tjekliste-side finder du generelle tjeklister, der kan hjælpe dig med at huske dokumentationen i lignende projekter.
Hvad bør du spørge elektrikeren om?
Hvis du vil have mest muligt ud af det betonarbejde, du alligevel laver, er det en god idé at stille de rigtige spørgsmål til elektrikeren i god tid.
Spørgsmål om selve løsningen
- “Vil du anbefale, at vi bruger armeringen som fundamentsjord i mit projekt?”
- “Skal armeringen med i hovedpotentialudligningen – og i så fald hvordan?”
- “Er der behov for supplerende potentialudligning i mit badeværelse/kælder?”
Spørgsmål om udførelse og forberedelse
- “Hvor vil du have jordingspunktet, og hvordan skal jeg forberede det i forskallingen?”
- “Skal jeg lægge ekstra tomrør til jordleder eller andre kabler?”
- “Er der noget, jeg ikke må gøre med rionettet, hvis du skal bruge det som del af jordingen?”
Spørgsmål om dokumentation og fremtid
- “Hvilken dokumentation får jeg på løsningen bagefter?”
- “Hvis huset skal udbygges senere, er denne løsning så forberedt til det?”
Er du i tvivl om, hvornår du skal tage fat i en elektriker, kan du finde inspiration i vores samling af artikler markeret med kontakt elektriker.
Hvad koster det ca. – og hvad er alternativet?
Priserne varierer meget fra projekt til projekt, men et par pejlemærker fra researchen kan give en fornemmelse:
- En jordingsplade / udførelsesplade til fundamentsjord ligger typisk omkring 300 kr. inkl. moms pr. stk. (f.eks. set hos Wattoo/Desitek). Det er kun materialet.
- Som alternativ bruges nogle steder et jordspyd. En samlet løsning med jordspyd inkl. installation er set omkring 1.250 kr. hos leverandører som Gronell. Her varierer prisen efter forholdene.
- Elektrikerens timepris ligger ofte i intervallet ca. 600 – 900 kr./time inkl. moms ifølge generel markedsresearch (bl.a. Perplexity-opsummeringer). Det er kun et groft skøn, ikke en fast pris.
Hvor meget jording af armering koster i netop dit projekt, afhænger af:
- Hvor kompliceret bygningen er
- Om der er gode adgangsforhold
- Om elektrikeren alligevel er på opgaven i forbindelse med nyinstallation/renovering
Den billigste løsning er næsten altid at planlægge det fra start, mens der alligevel støbes. At “lappe” jording på bagefter med ekstra jordspyd og gravearbejde er sjældent billigere samlet set.
