Kabelinstruktioner: sådan håndterer, afisolerer og monterer du kabler sikkert

Må du selv gøre det – og hvad skal være slukket?

Du må som udgangspunkt selv arbejde på løse ledninger og forlængerledninger til apparater, men ikke ændre på den faste installation i vægge, loft og tavle. Strømmen skal altid være helt afbrudt – stik ud af kontakten eller gruppe slået fra – før du rører ved ledningerne. Er du i tvivl om type eller sikkerhed, så stop og ring til en elektriker.

Reglerne skelner skarpt mellem løse ledninger og fast elinstallation. Løse ledninger er fx:

• Ledningen til en lampe, en kaffemaskine eller et andet apparat
• En forlængerledning eller kabeltromle
• Et løst stikprop-sæt til gør det selv-brug

Alt det her må du grundlæggende godt skifte og reparere selv, så længe du arbejder fornuftigt og følger producentens anvisninger.

Faste installationer er fx:

• Ledninger og kabler i væggen eller loftet
• Loftsudtag, dåser, faste udendørs installationer og eltavler
• Nedgravede kabler mellem hus, skur og garage

Her er det en autoriseret elinstallatør, der skal på banen. Du kan læse mere om grænsen imellem gør det selv og autorisationskrav i kategorien hvad du selv må lave og den generelle sektion om sikkerhed og el-regler.

Inden du går i gang, skal du altid:

• Trække stikket ud – ikke bare slukke på kontakten
• Vent et øjeblik, så evt. elektronik kan aflade
• Sikre dig, at ingen andre kan sætte stikket i igen, mens du arbejder

Arbejder du på noget, der sidder fast (fx en lampe i loftudtag), og du er det mindste i tvivl om, om det er fast installation, så lad være med at gætte. Få en elektriker til det.

Hvilken kabeltype har du?

Det første praktiske skridt er at finde ud af, hvilken kabeltype du står med. Plast, gummi og stofkabler håndteres forskelligt, og der er forskel på fleksible (flertrådede) og faste (massive) ledere. Kabeltypen afgør både værktøjsvalg, afisoleringsteknik og hvor forsigtigt du skal gå til værks.

De mest almindelige typer, du møder som gør det selv, er:

• Plastkappeledning (PVC) – glat, lidt stiv yderkappe i plast. Typisk til forlængerledninger, apparatledninger, almindeligt indendørsbrug.
• Gummikappeledning – blødere, mere fleksibel og ofte lidt mat overflade. God til udendørs brug og hårdere miljøer.
• Stofledning / tekstilledning – dekorativ, ofte brugt til lamper. Indvendigt er det stadig typisk PVC-isolerede ledere.

Derudover skal du kende forskel på selve lederne inde i kablet:

• Flertrådet leder (fleksibel) – mange tynde kobbertråde snoet sammen. Bruges stort set altid i løse ledninger og forlængerledninger.
• Massiv leder (ettrådet) – én kobberkerne. Bruges typisk i faste installationer i vægge og loft.

Et par hurtige kendetegn:

• Kan du bøje kablet meget nemt, og føles det blødt, er det ofte gummi eller blød PVC med flertrådede ledere.
• Føles kablet stivere, og kan du nærmest høre en knasen, når du bøjer det, er det tit et tegn på ældre eller faste installationskabler, som du ikke skal rode med selv.

Hvis du er usikker på dimension eller type, kan du tit finde tryk på yderkappen (fx 3G1,5 mm²), eller du kan dykke ned i kategorien om ledertværsnit og længde for at forstå betegnelserne bedre.

Hvilket værktøj skal du bruge?

Til de fleste almindelige kabelopgaver er en god afisoleringstang det sikreste og nemmeste valg. Kniv kan bruges, men øger risikoen for at skære i kobberet eller lave grimme hak i isoleringen. En kabelskærer er især nyttig ved tykkere og fleksible ledere, hvor du vil undgå at mase kablet fladt.

Grundopsætningen til almindeligt gør det selv-arbejde ser typisk sådan ud:

• Afisoleringstang – til at fjerne yderkappe og lederisolering i kontrollerede længder, ofte til 0,75-2,5 mm².
• Sidebidetang / kabelskærer – til at afkorte kablet med et rent snit.
• Eventuelt kabelkniv – til erfarne hænder, især ved sej gummikappe eller tykkere kabler.
• Crimpetang – hvis du skal montere endehylser (ferrules) på flertrådede ledere.

Vælg altid værktøj, der passer til ledertværsnittet. En typisk afisoleringstang til gør det selv vil dække fra ca. 0,75 til 2,5 mm², hvilket svarer til de fleste apparat- og forlængerledninger i hjemmet.

Her er en lille oversigt, du kan bruge, når du vælger værktøj:

Mangler du overblik over de forskellige typer afisoleringstang, kabelkniv og crimpværktøj, er der en god introduktion i guiden om elværktøj og strøm i værkstedet.

Hvor meget skal du afisolere?

Som tommelfingerregel skal selve lederne afisoleres cirka 6-8 mm til almindelige stikpropper, klemmer og samlemuffer, mens yderkappen ofte fjernes 3-5 cm, så du kan arbejde med lederne. Den konkrete længde afhænger dog altid af terminalen – følg derfor altid stikproppens eller klemblokkens anvisning, hvis den afviger.

Du skal skelne mellem to ting:

• Afisolering af yderkappe – hvor meget kappe du fjerner, så de enkelte ledere kommer frem.
• Afisolering af lederisolering – hvor meget plast/gummi du fjerner rundt om hver kobberleder.

Nogle typiske intervaller til almindelige opgaver er:

Mange stikpropper og fjederklemmer har en lille måleklods eller trykt mål på huset. Brug den aktivt – det er langt mere præcist end at gætte. Hvis du er i tvivl, så læg dig i den lave ende, så du undgår lange, ubeskyttede kobberstykker.

Vil du nørde mere i teknik og eksempler på pæne kabelender, er der en separat guide om afisolering uden uheld.

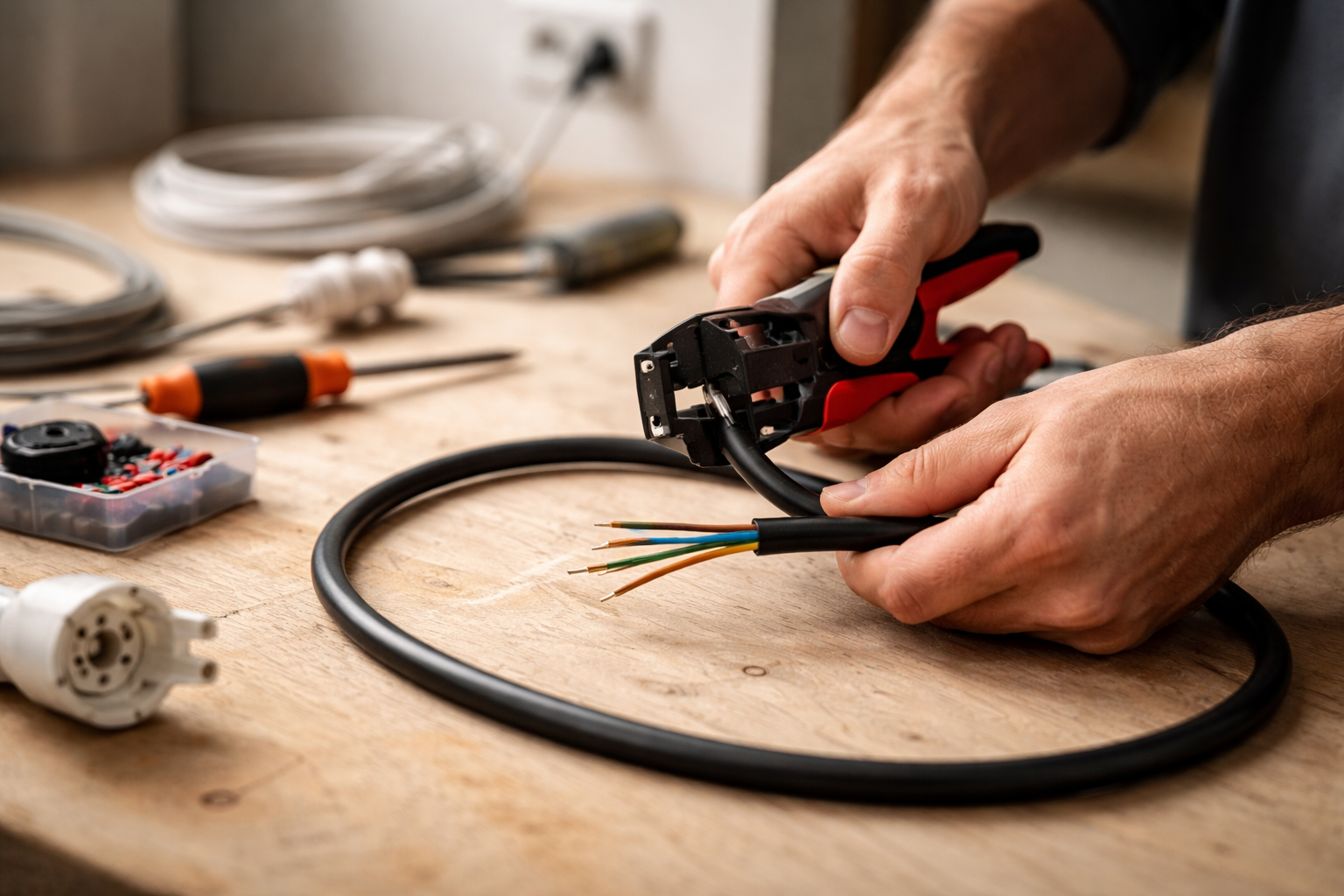

Sådan afisolerer du kablet trin for trin

Afbryd strømmen helt, læg kablet på et stabilt underlag, fjern yderkappen uden at skære i isoleringen på lederne, og afisolér derefter kun den nødvendige længde på hver leder. Kobberet skal være rent, uskadt og uden flossede tråde, når du er færdig – ellers starter du forfra et par centimeter længere inde.

1. Forbered arbejdsplads og kabel

Start med at gøre det praktisk:

• Strøm helt af – stik ud eller gruppe slået fra
• God belysning og et stabilt underlag (bord, skruestik, arbejdsbænk)
• Værktøjet klar: afisoleringstang, sidebidetang, evt. kniv og crimpetang

Ret kablet lidt ud, så det ikke ligger i skarpe buer. Har kablet gamle skader, sprød eller revnet isolering, er det ofte bedre at kassere det og starte med et nyt kabel, frem for at bygge videre på noget halvdårligt.

2. Afkort kablet, hvis nødvendigt

Hvis kablet er beskadiget i enden eller for langt, starter du med at afkorte det:

• Brug en sidebidetang eller kabelskærer
• Læg et rent, vinkelret snit – ingen flosser eller knækkede kobbertråde
• Skær 1-2 cm ekstra af, hvis den gamle ende er tvivlsom

3. Fjern yderkappen

Nu skal yderkappen af, så du kan komme ind til lederne:

• Mål op, hvor meget yderkappe du vil fjerne (typisk 3-5 cm)
• Brug afisoleringstangens kappefunktion, hvis den har en
• Alternativt: skær meget forsigtigt rundt i yderkappen med en kniv, uden at trykke helt ned i lederne
• Bøj kablet let, så snittet i kappen åbner sig, og træk kappen af

Efter denne del må der ikke være mærker eller ridser i lederisoleringen. Hvis du kan se små hak eller farveændring, afkorter du bare enden og prøver igen lidt længere inde.

4. Afisolér lederne

Nu er det tid til selve lederne:

• Mål den nødvendige længde (fx 7 mm) og indstil evt. længdestop på afisoleringstangen
• Sæt tangen i den rigtige mm²-rille (fx 1,5 mm²)
• Klem forsigtigt, drej evt. en anelse, og træk isoleringen af
• Gentag for hver leder (typisk brun/sort, blå og gul/grøn)

En god afisolering efterlader:

• Rent kobber uden hak eller skrammer
• Ingen løse eller knækkede tråde på flertrådede ledere
• Lederisolering, der slutter lige til kanten af det afisolerede stykke

Er lederen flertrådet, kan du med fordel sno trådene blidt i længderetningen, så de ligger samlet. De skal ikke snoes så hårdt, at de drejer rundt om sig selv – bare lige samles.

5. Klargør til montage

Hvis du skal bruge endehylser (ferrules), sætter du dem på nu og crimpe dem med en egnet tang. Sørg for, at alle kobbertråde er inde i hylsen, og at plastkraven på hylsen støder op til lederisoleringen.

Herefter er du klar til at montere i stikprop, samlemuffe eller terminal, som vi ser på om lidt.

Hvordan monterer du de afisolerede ledere korrekt?

Når lederne er afisoleret, skal de fastholdes i den rigtige terminal, uden at kobberet klemmes skævt eller stikker ud. Flertrådede ledere bør ofte stabiliseres med endehylser, især i skrueterminaler, og trækaflastningen skal altid tage belastningen – ikke selve lederne.

Skrueterminaler

Skrueterminaler bruger en lille skrue til at klemme lederen fast.

God praksis:

• Afisolér den korrekte længde (typisk 6-8 mm)
• Stik lederen helt ind, til isoleringen næsten går i bund på hullet
• Stram skruen fast uden at bruge overdreven kraft
• Kontrollér, at der ikke er synligt kobber uden for terminalen

Ved flertrådede ledere er det en klar fordel at bruge endehylser, så skruen ikke klemmer trådene skævt eller skærer dem over.

Fjederklemmer (f.eks. Wago-typer)

Fjederklemmer har en intern fjeder, der holder på lederen, ofte med et lille håndtag eller blot ved at skubbe lederen ind.

Sådan gør du:

• Tjek det trykte mål på klemmen (ofte 10-12 mm)
• Afisolér lederne præcist efter målet
• Skub lederen helt i bund, til du mærker modstand
• Træk let i lederen for at sikre, at den sidder fast

Fjederklemmer er typisk mere tilgivende over for flertrådede ledere, men endehylser kan stadig være en fordel, især ved hyppig af- og påmontering.

Endehylser (ferrules) – hvornår og hvorfor?

Endehylser (ferrules) er små metalhylstre med plastkrave, som sættes uden på afisolerede flertrådede ledere, før de monteres i en klemme. De holder kobbertrådene samlet, beskytter mod at skruer skærer tråde over og giver en mere stabil kontakt.

Brug dem typisk når:

• Du har flertrådede ledere i skrueterminaler
• Kablet kan blive flyttet på eller vibrere (maskiner, værksted mv.)
• Du vil undgå, at enkelte tråde stikker ud af terminalen

Vælg altid en hylse, der passer til ledertværsnittet (mm²), og crimp den med en egnet tang, så den ikke kan trækkes af igen. Vil du nørde dimensioner og crimpteknik, er der dybdegående guides til løse terminalrør og terminalrør på bånd.

Trækaflastning – den glemte helt

Trækaflastningen sørger for, at et ryk i kablet ikke bliver trukket direkte i lederne inde i fx en stikprop. Det kan være:

• En klemmetang eller skruer, der klemmer om yderkappen inde i stikproppen
• En kabelgennemføring eller nippel, der holder i kapslingen
• En separat klemmeanordning i en samleboks

Grundreglen er enkel: Yderkappen skal være det, der bliver holdt fast i – ikke de enkelte ledere. Hvis du kan trække i kablet udefra og se, at lederne bevæger sig eller bliver trukket ud af klemmen, er trækaflastningen ikke god nok.

Arbejder du med stikpropper eller forlængerledninger, så kig gerne forbi vores oversigt over stikpropper og forlænger-stik for konkrete eksempler på korrekt montage.

Sådan tjekker du, at samlingen holder

En god kabletsamling kan ikke trækkes ud, har ingen synlige kobbertråde uden for klemmen, og trækaflastningen bærer belastningen. Både kabler, stikpropper og samlemuffer skal være mekanisk stabile og uden tegn på skader, varmgang eller misfarvning. Hvis noget ser forkert ud, er løsningen at rette det – ikke at håbe på det bedste.

1. Visuel kontrol

Tjek først med øjnene:

• Ingen synlige kobbertråde uden for terminaler eller klemmer
• Isoleringen går helt ind til klemmen – ikke bare halvvejs
• Ingen flossede, knækkede eller halve kobbertråde
• Yderkappen er intakt og ikke mast eller skåret igennem
• Trækaflastningen klemmer om yderkappen, ikke lederne

2. Let træktest

Dernæst en forsigtig mekanisk test:

• Træk let i hver leder enkeltvis (inden du lukker stikprop/samleboks helt)
• Ingenting må kunne rokke eller glide mærkbart
• Træk derefter i selve kablet udefra – kablet må ikke kunne rykkes så lederne frigøres

Hvis noget bevæger sig, løsner du igen, retter op og spænder korrekt en gang til.

3. Brugstest og temperatur

Når alt er samlet og lukket, kan du sætte strøm på og bruge kablet som tiltænkt:

• Hold øje med, om der er varmgang – bliver stikprop, samlemuffe eller kabeltromle unormalt varm?
• Sluk og mærk efter med hånden efter 5-10 minutters belastning (uden at røre bare dele)
• Føles noget meget varmt eller lugter det brændt plast, skal du straks tage stikket ud og undersøge forbindelsen

Vil du tage det et skridt videre, kan du bruge et simpelt måleinstrument fra kategorien måleinstrumenter til at tjekke spænding og kontinuitet, men det er ikke et krav til helt almindelig gør det selv-brug.

Typiske fejl og løsninger

Hvornår skal du stoppe og skifte hele kablet?

Skift hele kablet, hvis isolering eller kobber er skadet i en grad, hvor du ikke kan komme ind til et rent, uskadt stykke med et enkelt afkort. En beskadiget eller korroderet leder er et dårligt udgangspunkt for en sikker samling – her er det bedre at kassere og starte forfra.

Du bør som tommelfingerregel skifte hele kablet, når:

• Isoleringen flere steder er sprød, revnet eller smuldrer, når du bøjer den
• Der er misfarvninger (sorte, brune eller grønne felter) langs kablet
• Kobberet ser sort eller grønt ud, eller er tydeligt tært
• Kablet har været udsat for tydelig overophedning (smeltet plast, bobler, stærk lugt)
• Der er dybe hak fra skarpe genstande, så du kan ane kobberet gennem isoleringen

Kan du ikke uden videre afkorte dig ind til et sted, hvor både kobber og isolering er helt friske og pæne, er kablet simpelthen udtjent. Det kan virke ærgerligt at smide et langt kabel ud på grund af et par skader, men alternativet er at leve med risiko for stød, kortslutning eller brand.

Hvis du oplever gentagne problemer med varme kabler, sikringer der springer eller ustabil strøm, kan det være tegn på forkert dimensionering eller overbelastning. Her er det ofte en god idé at kigge forbi vores guides om belastning og dimensionering og fx artiklen om forlængerledning og watt – eller tage en snak med en elektriker.
