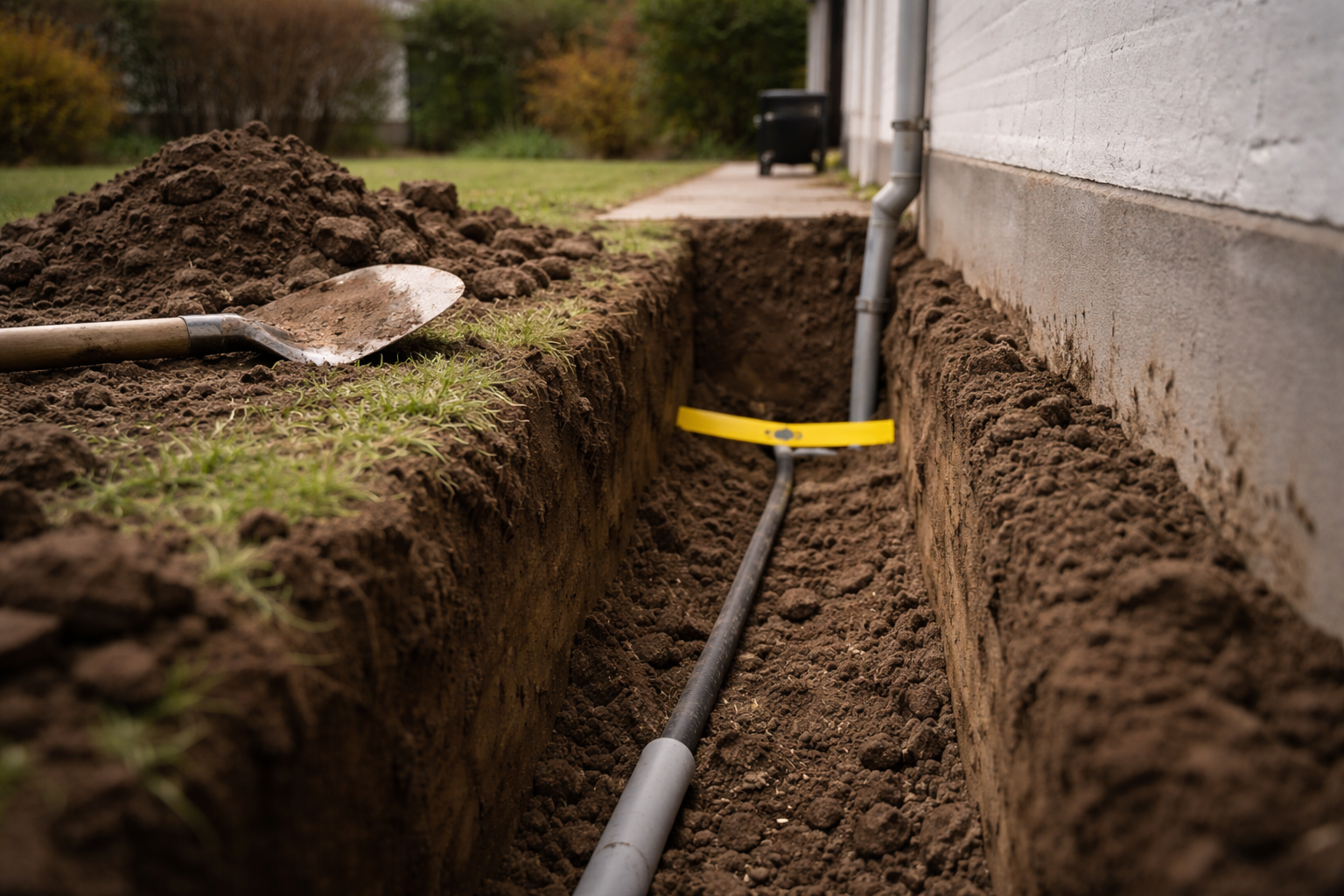

Kort svar: Hvor dybt skal et elkabel graves ned?
Lad os starte med tallene, for det er typisk det, du leder efter.
For almindelige nedgravede elkabler i haven gælder som udgangspunkt:
- Minimum dybde: cirka 0,35 m under færdigt terræn
- Mekanisk beskyttelse (rør, dækplader m.m.) er nødvendig, hvis du ikke kan komme dybere ned end ca. 0,7 m
- Markeringsbånd lægges typisk ca. 0,2 m over kablet, hvis det ligger i ca. 0,7 m dybde eller mere
I praksis arbejder mange entreprenører og elektrikere med lidt mere “robuste” tal:
- Ubefæstet areal (græs, bede osv.): ofte ca. 60 cm dybde
- Befæstet areal (indkørsel, fliser, vej): ofte ca. 80 cm dybde
De større tal er ikke fordi reglerne nødvendigvis kræver det alle steder, men fordi det giver ekstra sikkerhed mod fremtidige graveskader og tung trafik ovenpå.
Det konkrete projekt skal altid vurderes af en autoriseret elinstallatør, men som husejer er du godt på vej, hvis du tænker i: mindst ca. 35 cm, gerne 60 – 80 cm, og ekstra beskyttelse når du ikke kan komme dybt nok.
Reglerne kort fortalt: Hvad siger elsikkerhedsreglerne?
Nedgravning af elkabel er ikke “bare” et hul i jorden. Der er ret klare krav i de danske elsikkerhedsregler, som Sikkerhedsstyrelsen henviser til, blandt andet i afsnit om kabelføring i jord (fx 522.8.2 i de tekniske regler).
Her er hovedpointerne oversat til almindeligt sprog.
Hvornår gælder reglerne?
- De gælder for almindelige stærkstrømsinstallationer i boliger (230/400 V)
- De gælder ikke for rene lavvolt-løsninger under 50 V AC eller 120 V DC (fx visse have-lyssystemer), som har mildere krav
- Alt fast elarbejde på 230/400 V skal udføres og projekteres af autoriseret elinstallatør
Beskyttelse mod mekaniske skader
Reglerne fokuserer meget på, at kablet ikke må kunne beskadiges af:
- Gravearbejde (spade, skovl, minigraver)
- Tung trafik (biler, trailer, maskiner)
- Skarpe sten og sætninger i jorden
Konsekvensen er:
- Kablet skal ligge i tilstrækkelig dybde til den forventede belastning ovenpå
- Hvis du ikke kan opnå tilstrækkelig dybde, skal der mekanisk beskyttelse til (rør, U-profiler, dækplader)
- Overgangen fra jord til frit (op ad væg, stolpe, sokkel) skal have ekstra beskyttelse mod slag og stød
Markeringsbånd og beliggenhed
- Ved almindelige jordkabler lægges der markeringsbånd et stykke over kablet, typisk ca. 0,2 m
- Båndet fortæller den næste med spaden, at der ligger noget nedenunder, inden de rammer selve kablet
- Kabler bør så vidt muligt lægges i lige træk og med kendte afstande til andre ledninger og installationer
Reglerne er teknisk formuleret, men praktisk set handler de om tre ting: korrekt dybde, tilstrækkelig beskyttelse og tydelig markering. Du behøver ikke kunne paragrafferne udenad, men din elektriker skal.
Hvilken kabeltype må graves ned?
Det er ikke alle kabler, der må i jorden, og her går det desværre ofte galt i gør-det-selv projekter.
Installationskabel vs. forlængerledning
- Installationskabel er lavet til fast installation, ofte med massiv eller flertrådet leder og en kappe, der kan tåle jord, fugt og tryk, hvis den er godkendt til det.
- Forlængerledning/skarvkabel er typisk fleksibelt gummikabel til midlertidig brug, og det er ikke lavet til permanent nedgravning som fast installation.
Når vi taler om “elkabel til nedgravning”, mener vi installationskabel, der er godkendt til jord.
Typiske kabeltyper til nedgravning
I danske boliginstallationer møder du blandt andet disse typer, som i forskellige varianter kan være godkendt til nedgravning (altid tjek databladet):
- NOIK – installationskabel, ofte til faste installationer, visse varianter godkendt til jord
- NOIKLX – tværbundet (XLPE) isolering, bedre temperatur- og belastningsegenskaber, bruges ofte i jord
- EXQ – PVC-isoleret installationskabel, visse varianter til jord, andre kun til indendørs
- PXILD – installationskabel med forbedret isolation, findes i udgaver til nedgravning
- N1XZ1J – moderne installationskabel, ofte godkendt til direkte nedgravning i jord
Det afgørende er ikke bogstavkombinationen i sig selv, men hvad der står i databladet:
- Skal være angivet som egnet til nedgravning i jord
- Skal være dimensioneret korrekt i forhold til belastning (A), længde, sikringsstørrelse og spændingsfald
Vil du nørde mere i mærkninger og forskel på faste og fleksible kabler, kan du kigge i kategorierne fleksible kontra faste kabler og mærkninger og standarder.
Installationskabel vs. stikledning
En lille begrebsoprydning:
- Installationskabel i jord – kabel fra din tavle til fx garage, skur eller ladestander. Det er det, denne guide handler om.
- Stikledning – forsyningsselskabets kabel fra vej / skel og ind til din måler. Det er deres ansvar og under andre regler og aftaler.
Som privat gør-det-selv’er skal du ikke rode med stikledningen. Det er din elinstallatør og forsyningsselskab, der styrer den del.
Hvis du selv vil forstå dimensionering (mm² vs. længde og belastning), kan du med fordel læse mere under tværsnit og længde, men selve beregningen skal ligge hos elektrikeren.
Må man nedgrave skarvkabel eller almindelig forlængerledning?
Kort og ærligt svar: Nej, ikke som permanent løsning.
En forlængerledning (skarvkabel) er lavet til midlertidig brug, typisk:
- Over jorden
- Beskyttet mod direkte jordtryk og sten
- Med stikprop og forlængerudtag, der ikke er designet til konstant fugt og jordmiljø
Hvis du graver en forlængerledning ned som fast installation, får du en dårlig cocktail af:
- Fugt og vand, som trænger ind i stik, samlinger og kappen
- Mekanisk belastning fra jord, sten og frost/tø, som kablet ikke er dimensioneret til
- Ingen godkendelse til permanent nedgravning, hverken fra producent eller regler
Midlertidigt kan man i nogle situationer føre et skarvkabel gennem rør under fx en sti, men det er stadig en midlertidig løsning. Skal du have fast strøm i haven, til skur, carport eller ladestander, skal der lægges et rigtigt installationskabel til nedgravning.
Vil du generelt blive skarpere på, hvornår skarvkabler giver mening, og hvornår fast installation er det rigtige, kan du dykke videre ned i kategorierne om strøm i haven og udendørs.
Beskyttelse: sand, rør, dækplader og markeringsbånd
Selv et kabel, der er godkendt til jord, skal lægges rigtigt. Dybden er kun halvdelen af historien, beskyttelsen omkring kablet er den anden.
Sandlag under og over kablet
En typisk opbygning i ubefæstet havejord ser sådan ud:
- Bund af rende afrenses for store sten og skarpe kanter
- Sandlag i bunden, typisk 5 – 10 cm
- Kablet lægges oven på sandet
- Sandlag over kablet, igen 5 – 10 cm
- Resten af jorden fyldes op og komprimeres
- Markeringsbånd lægges i passende højde over kablet (typisk 20 cm over)
Sandlaget fordeler tryk og beskytter mod skarpe sten. Det gør også senere reparationer nemmere, fordi man tydeligt kan se overgangen fra sand til jord, når man graver sig ned.
Mekanisk beskyttelse ved lav dybde
Kan du ikke komme dybt nok ned (fx pga. klippe, fundament, rør eller andet), skal du i stedet op i niveau på beskyttelsen:
- Plast- eller betondækplader over kablet
- U-profiler eller lignende kabelbakker
- Rør (kabelrør), typisk ved udsatte strækninger
Det er især relevant under:
- Indkørsler med biltrafik
- Steder med dyb fræsning eller spadearbejde
- Overgange, hvor renden bliver lavere end ønsket
Rør under særligt udsatte områder
Selv ved normal dybde er det ofte god praksis at lægge kablet i rør på særligt udsatte stræk, fx:
- Under indkørsel og tung trafik
- Gennem sokkel eller under fundamentkant
- Steder hvor man forventer fremtidig ombygning eller gravearbejde
Røret giver ekstra mekanisk beskyttelse og gør det nogle gange muligt at trække nyt kabel senere uden at grave det hele op.
Opføring fra jord til det fri
Overgangen fra jord til frit er et klassisk svagt punkt. Her skal du tænke:
- Kabel i rør eller stærk mekanisk beskyttelse 30 – 50 cm under jord og op ad væggen
- Kablet skal være fastgjort, så det ikke kan blive sparket, slået eller trukket løs
- Tilslutninger i kapslinger med passende IP-klasse til udendørs brug – se evt. guiden om IP44 eller IP65 udendørs
Vil du nørde selve kabelføringen mere, kan du finde praktiske tips under kabelhåndtering og føring.
Må du selv grave renden – og hvad skal elektrikeren gøre?
Her er den gode nyhed: Ja, du må som udgangspunkt selv grave renden på din egen grund. Og det er typisk her, du kan spare mest ved egen indsats.
Men der er klare grænser for, hvad du ikke må:
- Du må ikke selv udføre fast 230/400 V installation
- Du må ikke selv forbinde kablet i tavle, dåser, ladestander eller andre faste installationer
- Du må ikke selv dimensionere kablet (mm², sikring, beskyttelse) til en ny installation
Det er elinstallatørens job at:
- Dimensionere kabeltype og tværsnit korrekt
- Bestemme præcis nedgravningsdybde og beskyttelse i projektet
- Sørge for korrekt beskyttelse (jord, RCD/jordfejlstrømsrelæ, sikringer m.m.)
- Tilslutte og teste installationen, så den lever op til gældende regler
Du kan med fordel aftale med elektrikeren, før du graver:
- Hvor renden skal ligge
- Hvilken dybde du skal ramme
- Hvor bred renden skal være
- Hvad elektrikeren ønsker af sandlag, rør osv.
Hvis du vil se mere generelt om, hvad du må lave selv, kan du kigge i kategorien hvad må du selv lave, men ved nedgravede elkabler til 230/400 V er tommelfingerreglen klar: du graver – elektrikeren installerer.
LER, kommunen og tilladelser: Hvad skal være på plads før du graver?
Før du tager første spadestik, skal du være sikker på, at du ikke graver en anden ledning over. Det er ikke bare god stil, det er et lovkrav.
LER – Ledningsejerregistret
I Danmark skal du tjekke LER (Ledningsejerregistret), før du graver dybere end ganske overfladisk. Processen er i grove træk:
- Log ind på LER.dk
- Markér det område, hvor du vil grave
- Indsend en gravforespørgsel
- Vent på svar fra ledningsejerne (el, vand, fiber, gas m.fl.)
- Gennemgå ledningsoplysningerne, inden du planlægger din rute
Formålet er at undgå graveskader på fx:
- El-forsyningskabler
- Fiber og telefon
- Vand- og kloakledninger
- Gasledninger
Kommunale regler og gravetilladelse
Graver du på egen grund, er det normalt ikke kommunen, der skal give tilladelse, men:
- Du skal stadig overholde LER-reglerne
- Du kan have lokale byggelinjer eller servitutter, der begrænser, hvad du må
Graver du i eller tæt ved offentlig vej, fortov eller rabat, kræver det som udgangspunkt:
- Gravetilladelse fra kommunen
- Ofte særlige krav til reetablering af asfalt, fliser osv.
Kommunerne kan have lidt forskellige krav til:
- Hvordan overskudsjord må håndteres
- Hvilken kvalitet af materialer der skal bruges ved reetablering
- Hvordan du skal afmærke arbejdsstedet
Det er derfor en god idé at tjekke kommunens hjemmeside, hvis din rute nærmer sig offentlig vej eller areal.
Trin for trin: Sådan foregår nedgravning af elkabel i praksis
Her får du et samlet overblik over forløbet fra idé til færdig installation. Tænk på det som en tjekliste, du kan krydse af sammen med din elektriker.
1. Afklar dit behov
Start med at være helt skarp på, hvad du vil have strøm til:
- Ladestander til elbil
- Garage eller carport
- Haveskur eller værksted
- Permanent udendørs belysning
- Terrasse, udekøkken eller lignende
Forbruget afgør kabeltype, tværsnit og sikkerhedskrav. En ladeboks kræver typisk en helt anden løsning end et par lamper i haven. Under terrasse, carport og skur og udendørs belysning kan du finde konkrete eksempler.
2. Tal med en elektriker
Inden du køber kabel og begynder at grave, bør du tage en snak med en autoriseret elinstallatør. Aftal:
- Rute og længde
- Kabeltype og tværsnit
- Forventet dybde og evt. rør
- Hvor tavlen sidder, og hvordan kablet skal tilsluttes
- Om der skal ny gruppe, ekstra RCD/jordfejlstrømsrelæ osv. – læs evt. mere om beskyttelse under jordfejlstrømsrelæ og beskyttelse
3. LER-tjek og eventuel gravetilladelse
Lav LER-forespørgsel for området, hvor du vil grave, og vent på svar. Skal du krydse offentlig vej eller fortov, så få styr på kommunens krav og tilladelser.
4. Planlæg ruten i haven
Marker ruten med spraymaling, snor eller små pinde. Tænk over:
- At undgå store træer med kraftige rødder
- At undgå fremtidige gravesteder (fx planlagte bede, trampolin, regnvandsanlæg)
- At ruten er så lige som muligt og dokumenterbar (fx opmålt fra husmur)
Det kan betale sig at tegne en enkel skitse og gemme den sammen med el-installationens dokumentation.
5. Grav renden
Når alt papirarbejdet er på plads:
- Grav til den dybde, du har aftalt med elektrikeren (typisk 60 – 80 cm, hvis muligt)
- Gør bunden nogenlunde jævn og fjern store sten
- Hold jorden tæt på renden, så den er nem at lægge tilbage
Til mindre projekter er spade og skovl fint. Længere stræk eller hård jord kan kræve minigraver.
6. Sand, rør og kabeludlægning
Afhængigt af aftalen med elektrikeren:
- Læg 5 – 10 cm sand i bunden
- Læg kabelrør, hvor det er planlagt (indkørsel, sokkelgennemføring m.m.)
- Læg kablet i renden eller i røret uden skarpe knæk
- Sørg for at der er tilstrækkelig længde i begge ender, så elektrikeren kan arbejde ordentligt
Hvis din elektriker vil stå for selve kabeludlægningen, stopper du her og overlader næste trin til ham/hende.
7. Beskyttelse, markeringsbånd og tilbagefyldning
Når kablet ligger korrekt:
- Dæk med 5 – 10 cm sand over kablet
- Læg dækplader eller ekstra beskyttelse, hvis der er aftalt det
- Læg markeringsbånd i den højde, elektrikeren har angivet (typisk 20 cm over kablet)
- Fyld resten af jorden på og komprimer forsigtigt, så der ikke opstår store sætninger
8. Tilslutning og test
Til sidst kommer elektrikeren og:
- Tilslutter kablet i tavlen og i den anden ende (fx ladestander, underfordeling i garage, stikkontakter, lys m.m.)
- Sikrer korrekt mærkning og dokumentation
- Tester installationen og beskyttelsen (jord, RCD, isolation, kontinuitet)
Når alt er målt og godkendt, er installationen klar til brug.
Hvad koster det at få nedgravet et elkabel?
Prisen varierer en del, men researchen på danske prisguides og konkrete opgaver giver et brugbart billede.
Pris pr. meter – gravearbejde og komplet løsning
Flere kilder (bl.a. Byggefokus) angiver typisk:
- Ca. 200 – 450 kr. pr. meter som et generelt niveau for nedgravning af elkabel
Men det tal kan dække forskellige ting:
- Nogle gange kun gravearbejdet
- Andre gange både gravning, materialer og elarbejde
Det er derfor vigtigt at tjekke, hvad der er inkluderet i tilbuddet.
Konkrete eksempler fra prisundersøgelser
I en Handyhand-undersøgelse af 25 m kabel til ladestander lå tilbuddene typisk mellem:
- Ca. 4.000 – 8.000 kr. for 25 m komplet opgave
- Medianpris omkring 6.140 kr.
Byggefokus angiver i en prisguide typisk niveauer som:
- Ca. 200 – 450 kr. pr. meter for nedgravning
- Eksempel-priser for 50 m, der lander omkring 10.000 – 22.500 kr. afhængigt af forholdene
Forskellen i pris skyldes blandt andet:
- Om du selv graver, eller entreprenør gør det
- Om der skal graves i fliser/asfalt eller kun i havejord
- Valg af kabeltype og tværsnit (tykkere kabel er dyrere)
- Hvor meget ekstra beskyttelse der bruges (rør, dækplader osv.)
- Om der skal laves ny gruppe / ombygning i tavlen
Materialepriser – meget grove niveauer
Som en ren rettesnor (ikke hårde markedspriser) viser researchen omtrentlige niveauer som:
- Installationskabel godkendt til jord: ca. 25 – 40 kr. pr. meter
- Kabelrør: ca. 20 – 60 kr. pr. meter
- Markeringsbånd: ca. 3 – 10 kr. pr. meter
- Dækplader: ca. 25 – 80 kr. pr. meter
Det er kun til at få en fornemmelse af, hvordan totalprisen sammensættes – ikke til at regne endelige tilbud ud.
To typiske cases (eksempler, ikke tilbud)
Case 1: 20 m til haveskur, du graver selv
- Du laver LER-tjek og graver renden selv i græsplæne
- Elektrikeren leverer kabel, materialer og tilslutter i tavle og skur
- Prisniveau ender ofte i den lave ende, fordi gravearbejdet er din egen tid
Case 2: 40 m til garage, entreprenør graver
- Entreprenør står for gravning gennem indkørsel med fliser
- Elektrikeren dimensionerer kraftigere kabel, lægger rør gennem indkørsel og laver ny gruppe i tavlen
- Prisbildet rykker væsentligt op pga. flisearbejde, tungere kabel og mere tavlearbejde
Den eneste måde at få en reel pris på dit projekt er at hente konkrete tilbud, hvor det er klart adskilt, hvad der er gravearbejde, og hvad der er elarbejde.
Typiske fejl og faldgruber ved nedgravning af elkabel
Der er nogle klassiske fejl, som går igen – og som du nemt kan undgå, når du ved, de findes.
- Manglende LER-tjek – man graver “bare lige” og rammer fiber, vand eller el. Det kan blive rigtig dyrt.
- For lav dybde – kabel lagt i 20 – 25 cm dybde uden beskyttelse. Næste gang nogen stikker spaden i, er der jackpot.
- Ingen sandlag – kablet ligger direkte i grov jord med sten. Over tid kan det beskadige kappen.
- Intet markeringsbånd – næste ejer eller dig selv om 10 år aner ikke, at der ligger et kabel.
- Forkert kabeltype – fx indendørs installationskabel eller almindelig forlængerledning direkte i jord.
- Samlinger i jorden uden korrekt løsning – twistede ledere med tape eller ikke-tætte samlemuffer. Det er både ulovligt og farligt.
- Dårlig planlægning – man får anlagt indkørsel og fliser, og først bagefter tænker man: “Vi skulle nok have lagt et kabel her”. Så bliver projektet dobbelt så dyrt.
Skal der være samlinger på nedgravede kabler, kræver det egnede samlemuffer og korrekt tæthedsgrad. Detaljerne i forskellige muffetyper hører til i en særskilt guide, men du kan få et overblik i kategorierne samlemuffer og kabelskøder og vandtætte forbindelser.
Særligt om ladestander, garage og strøm i haven
De fleste, der googler “nedgravning af elkabel”, står midt i et konkret projekt. Typisk en af disse:
- Ladestander til elbil ved carport eller indkørsel
- Garage eller værksted med lys, stikkontakter og måske kraftstik
- Haveskur med lys og et par udtag
- Fast haveinstallation med lys langs gangstier, terrasse, udekøkken osv.
Ladestander
Ladeinstallationer trækker ofte relativt høj og langvarig strøm. Det betyder:
- Krav om korrekt dimensioneret kabel i forhold til ladekapacitet
- Ofte ny gruppe og jordfejlstrømsbeskyttelse i tavlen
- Skærpede krav til beskyttelse og placering
Her er det ekstra vigtigt, at en autoriseret elinstallatør styrer både dimensionering og installation.
Garage, carport og skur
Her handler det tit om kombinationen af:
- Lys og almindelige stikkontakter
- Måske en lille varmepumpe, kompressor eller andre større forbrugere
- Udendørs stikkontakter til haveredskaber
Det giver typisk lidt lavere belastning end en ladeboks, men kravene til kabel, dybde og beskyttelse er de samme. Under terrasse, carport og skur ligger flere konkrete eksempler.
Strøm til have og belysning
Fast udendørs belysning, stik ved bedene eller strøm langs hækken kan laves både på 230 V og som lavvolt-løsninger. Her gælder:
- 230 V fast installation – samme regler som de øvrige nedgravede kabler: autoriseret elektriker på installationen.
- Lavvolt under 50 V – mere fleksible regler, men stadig behov for materialer, der tåler fugt og udebrug. Mere herom i kategorien fugt, vand og udendørs brug.
Uanset om det er belysning eller kraftigere forbrugere, er et godt udgangspunkt det samme: planlæg ruten ordentligt, få en elektriker til at dimensionere korrekt, og læg kablet dybt og beskyttet nok første gang.
Opsummering: Sådan kommer du sikkert i mål
Når du koger det hele ned, er en sikker nedgravning af elkabel i Danmark et spørgsmål om:
- Rigtige materialer: godkendt installationskabel til jord – aldrig forlængerledning som permanent løsning
- Korrekt dybde og beskyttelse: typisk 60 – 80 cm, sandlag, evt. rør/dækplader og markeringsbånd
- Regler og tjek: LER-opslag før gravning, aftale med elektriker, respekt for elsikkerhedsreglerne
- Klar arbejdsdeling: du kan ofte selv grave – elektrikeren dimensionerer, tilslutter og tester
- Realistisk økonomi: 200 – 450 kr. pr. meter som typisk niveau, men stor variation afhængigt af jord, fliser, længde og belastning
Har du mange del-opgaver i haven eller vil du være sikker på ikke at overse noget, kan du med fordel kombinere denne guide med en simpel tjekliste, fx indhold under tjekliste og mere generelle trin-for-trin-artikler under trin for trin.
Er du i tvivl om noget i din konkrete situation, så er næste skridt hverken Google eller gætteleg, men en tur til telefonen: ring til en autoriseret elinstallatør og få projektet regnet og udført rigtigt første gang.
About the Author
Relaterede indlæg
Tilkoblet Sikkerhed og el-regler, Strøm i haven og udendørs, Udendørs og nedgravningskabler
